分子筛吸附脱附催化燃烧废气处理设备的特点

文章出处:诺和光氧 人气:发表时间:2019-11-12 11:01

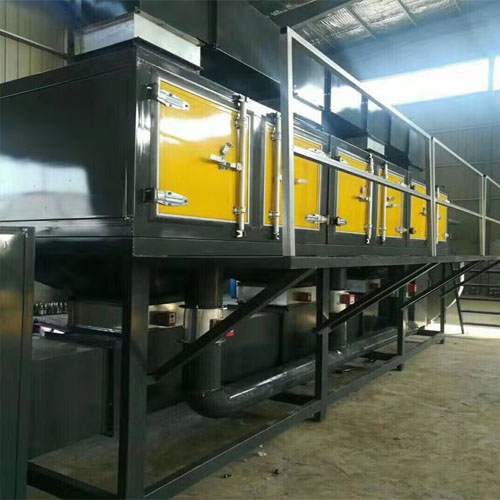

分子筛吸附脱附+催化燃烧废气处理设备工作原理:
本净化装置成套系统是根据吸附(效率高)和催化燃烧(节能)两个基本原理设计的,即吸附浓缩—催化燃烧法。
本净化装置处理流程包括三部分:干式除尘、吸附气体流程、脱附气体流程;
1、干式过滤器:待处理的有机废气由风管引出后进入干式过滤器,可过滤废气中的颗粒物及粘性成分,延长活性炭的吸附周期及使用寿命;
2、吸附气体流程:利用活性炭的物理特性对VOC有机废气进行吸附,且蜂窝状活性炭比表面积大、吸附能力强特性,将有机废气吸附到活性炭的微孔中,从而使气体得以净化,净化后的气体再通过风机排空,达到有机废气治理的效果
3、脱附气体流程:当活性炭微孔吸附饱和时,将不能再进行吸附,此时利用催化床产生的高温热风对活性炭进行脱附,活性炭微孔中的有机物遇高温后自动脱离活性炭,使活性炭再生。脱附下来的有机物已被浓缩(浓度较原来提高几十倍)并被送入催化燃烧室进行催化燃烧,在催化剂上于250~300℃进行催化氧化,使其转化为无害的CO2和H2O排出,当有机废气浓度达到2000PPm以上时,有机废气在催化床可维持自燃,不用另外再行加热,燃烧后的尾气一部份直接排到大气,大部份热气流被再次循环送往吸附床,用于对活性炭的脱附再生。这样既能满足燃烧和脱附所需热能,又能达到节能的目的,再生后的活性炭可用于下次吸附。
该设备可采用双气路连续工作,工作量较大时设两个吸附床交替切换使用,一个催化燃烧室,先将有机废气经其中一个活性炭吸附床对气流中的废气进行吸附,当活性炭快达到饱和时吸附床两端的密闭阀门同时关闭,即停止吸附工作,同时另一台吸附床自动打开开始接替吸附工作。如此以来两台吸附床切换运行可实现大工作量的连续工作。
对于大风量,浓度较低的VOCs,如直接采用氧化或回收的方法处理,不仅需要大规模的设备,而且能耗较高,非常不经济。通过浓缩装置,可以将低浓度、大风量的废气浓缩到高浓度、小风量的废气,然后进入后续氧化处理单元或回收单元处理,从而可以降低设备投资和运行费用。分子筛吸附脱附+催化燃烧废气处理设备是采用低温氧化技术,即在跪金属催化剂作用下,将有机气体加热到分解温度使气体净化。废气进行有效收集后,先进行预处理,再进入分子筛吸附装置,气体在分子筛床层保持一定的停留时间,气体中的VOCs被吸附在分子筛表面,洁净气体从分子筛床层排出后可以直接通过引风机排空。经过RCO处理后的洁净气体通过热交换到一定温度后作为脱附风,通过分子筛床进行脱附,从分子筛吸附装置脱附出来的浓缩有机物进入RCO装置后通过跪金属催化剂燃烧分解,分解温度在200-250℃,有机废气被分解成二氧化碳和水,以此循环,待废气脱附分解完成后排入烟筒后达标排放
